Арматура для фундамента
Арматура для фундамента из железобетона изготавливается, как правило, из горячекатаной стали круглого сечения периодического профиля — стержни с рифлением (выступами, расположенными под углом к оси). Такие выступы необходимы для более прочного сцепления с бетоном.
О прочности арматуры можно судить по ее классу, характеризующему возможности текучести арматурной стали. Арматура, предназначенная для фундамента, имеет шаг поперечного выступа, измеряемый расстоянием между центрами двух последовательных поперечных выступов, расположенных параллельно горизонтальной оси стержня. Среди других характеристик арматуры для фундамента можно отметить параметр угла наклона поперечных выступов, который характеризует угол наклона между рифлеными выступами на арматуре из периодического профиля и продольной осью арматурного стержня.
Однако самый главный параметр арматурной проволоки — диаметр ее стержня, который можно определить по площади его поперечного сечения.

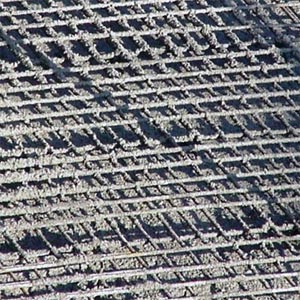

Арматурная сетка для фундамента
Перед заливкой бетона в опалубку для фундамента, необходимо изготовить силовой каркас будущей конструкции — сетку из арматуры.
Арматурную сетку изготавливают из арматурных стержней, связанных или сваренных между собой. Перед тем, как приступить к сбору конструкции, необходимо выпрямить арматуру, очистить ее от всех загрязнений и ржавчины, нарезать на куски необходимой длины и осуществить непосредственный монтаж — соединение кусков арматуры между собой.
Важно помнить основное правило армирования: бетон хорошо работает только на сжатие, но не работает на растяжение. Чтобы заставить бетон работать на растяжение, необходимо армирование. При этом арматура, размещенная в центре бетона, не работает ни на сжатие, ни на растяжение. Поэтому арматура должна быть по краям бетонной заливки.
Способы соединения арматуры в каркас
Согласно СНИПу, арматуру допустимо соединять точечной сваркой или вязальной проволокой. На практике также применяют пластмассовые стяжки или хомуты. Для частного строительства мы рекомендуем использовать вязальную проволоку по следующим причинам:
- Из-за сварки меняется кристаллическая решетка арматуры — снижается прочность, а именно арматура — самый важный элемент фундамента. Простым языком, место сварки ржавеет быстрее всего.
- В местах сварки арматура хуже работает на изгиб.
- Во время заливки бетоном, место точечной сварки иногда отрывается — самая важная причина.
- Почти везде арматура немного ржавая, что не способствует качеству сварки.
- Арматура изготавливается из высокоуглеродистой стали, а после сварки, вследствие высоких температур, превращается в низкоуглеродистую сталь — то есть в обычное железо, работающее на растяжение. Велика вероятность появления трещин.
- Специальным крючком вязать быстрее, нежели варить.
Расчет арматуры для фундаментов разных типов
На примере легкого домика размерами 5x5 метров, покажем пример типового расчета необходимого количества арматуры для каждого типа фундамента — плитного, ленточного и столбчатого.
Расчет приведен только в качестве примера! Способ армирования, количество рядов, тип и диаметр арматуры для каждого конкретного строения и типа почвы должны быть определены в проектной документации квалифицированными специалистами.
Арматура для плитного фундамента
Для плитного фундамента рекомендуется использовать ребристую арматуру, диаметр стержня которой не менее 10 миллиметров. Диаметр арматуры в поперечном сечении напрямую влияет на прочность строящейся конструкции. Чем больше диаметр арматуры, тем прочнее будет постройка. Выбирая толщину арматуры стоит учитывать тип грунта и вес будущей конструкции.
При плотном грунте, обладающем повышенной несущей способностью, деформация фундамента будет минимальной, поэтому к плите предъявляются требования меньшей устойчивости. Другой не менее важный фактор — вес возводимого здания. Чем больше вес, тем будет большая нагрузка идти на плиту и деформировать ее.
При строительстве деревянного дома подойдет арматура для плитного фундамента с диаметром 10 мм. При строительстве тяжелого дома на непрочном грунте — следует брать арматурную проволоку с диаметром 12-16 мм. При этом сетка каркаса из арматуры должна иметь шаг в 20 см. А при наличии такого шага для фундамента размерами 5х5 метров нужно взять 26 прутьев арматуры и уложить вдоль. Поперек требуется тоже 26 прутьев. Всего 52 арматурных прута. Плита должна иметь два пояса армирования, поэтому итоговое число прутьев — 104. Если длина прута 5 метров, то получаем следующий расход арматуры в погонных метрах: 104 х 5 м = 520 м. Также необходимо соединить верхнюю и нижнюю арматурные сетки в местах, где пересекаются поперечные и продольные прутья арматуры. Рассчитываем количество таких соединений: 26 х 26 = 676 штук. При толщине плиты 20 см, и расположении арматуры в 5 см от поверхности, для каждого соединения требуется прут арматуры, длина которого будет равна 10 см. На все соединения уйдет 67,6 метра арматуры, из расчета: 0,1 х 676 = 67,6 м. Таким образом, все количество арматурных прутьев на весь фундамент равно: 520 м + 67,6 м = 587,6 погонных метра.
Для подсчета количества вязальной проволоки нужно сначала определиться со способом соединения. Обычно получается по два соединения вязальной проволоки в каждом месте пересечения двух горизонтальных прутьев и одного вертикального. Всего в нижнем и верхнем поясах таких мест по 676. На вязку одного пересечения уходит 0,3 м вязальной проволоки. Рассчитываем полный ее расход: 0,3 м х 676 х 2 = 405,6 м.
Арматура для ленточного фундамента
Особенностью ленточного фундамента является то, что его высота больше его ширины. К примеру, высота равна 70 см, а ширина 30 см. Вследствие этого лента менее склонна к изгибу, нежели плита, поэтому арматура для ленточного фундамента может иметь меньший диаметр.
Другая особенность ленточного фундамента состоит в том, что в нем используются только два армированных пояса вне зависимости от высоты фундамента. Всю нагрузку при процессе деформации ленты берут на себя продольные арматурные прутья, которые расположены в пяти сантиметрах от бетонной поверхности. В качестве поперечных и вертикальных прутьев арматуры берут гладкие и тонкие арматурные стержни.
При ленточном фундаменте шириной 40 см будет достаточно всего четырех продольных прутьев арматуры — двух снизу и двух сверху. Иногда делают армирование с помощью трех и четырех прутьев в каждом поясе. Но такое усиление рекомендуется лишь при строительстве на слабом грунте, или же строительстве здания с большим весом.
К примеру, строящийся дом имеет размеры 5х5 м и одну несущую внутреннюю стену. В таком случает лента фундамента будет иметь длину 25 метров. Рассчитаем ребристую арматуру, которая нужна для продольного армирования с 4 прутьями: 25 м х 4 = 100 м. Шаг между поперечными и вертикальными прутьями лучше делать 0,5 м. Если высота ленты 70 см, а ширина 30 см, то на каждое соединение понадобится 1,6 м арматурных прутьев с диаметром стержня 8 мм, с учетом отступов от поверхности фундамента на 5 см. Количество таких соединений будет равно 51, а общий расход гладких арматурных прутьев рассчитывается так: 1,6 x 51 = 81,6 м. Кроме того, для каждого соединения необходимо 4 арматурных связки. На одну связку расходуется 30 см вязальной проволоки, поэтому рассчитываем общий расход вязальной проволоки для ленточного фундамента: 3 м х 4 х 51 = 61,2 м.
Арматура для столбчатого фундамента
Арматура для столбчатого фундамента не должна быть слишком толстой. Подойдут арматурные прутья с диаметром 10 мм. Для вертикальных прутьев рекомендуется использовать ребристую арматуру. Горизонтальные прутья необходимы лишь для связывания их в один каркас. Чаще всего арматурный каркас для столбика делают из 3-6 прутьев длиной, равной высоте столба. Прутьев понадобится больше шести, если столб имеет диаметр более 20 см.
Для армирования столба с высотой 2 метра и диаметром 20 см можно обойтись четырьмя прутьями с диаметром 10 мм. Они должны располагаться друг от друга на расстоянии 10 см и связаны гладкой арматурой с диаметром 6 мм в четырех местах. Рассчитаем расход ребристой арматуры на один столб: 2 м х 4 = 8 м; и длину гладкой арматуры: 0,4 м х 4 = 1,2 м. Если требуется 30 столбов, то расход ребристой арматуры будет равен: 8 м х 30 = 240 м, а расход гладкой арматуры: 1,2 м х 30 = 36 м.
Каждый столб имеет четыре горизонтальных прута, каждый из них крепится к четырем вертикальным. В итоге для связывания арматуры на каждый столб фундамента нужно 0,3 м х 4 х 4 = 4,8 м вязальной проволоки. А общее количество вязальной проволоки на фундамент из 30 столбов равно: 4,8 м х 30 = 144 м.
Цена арматуры для фундамента
Теперь, зная необходимое количество арматуры в метрах и зная вес погонного метра арматуры, можно рассчитать необходимую массу арматуры и узнать ее стоимость. Средняя цена одной тонны арматуры составляет около 24 000 рублей.
Для плитного фундамента надо 587,6 м арматуры, при диаметре 12 мм вес одного метра 0,888 кг, общий вес арматуры 521,79 кг. Стоимость армирования такого фундамента составит около 12 500 рублей.
Для ленточного фундамента надо 100 м арматуры диаметром 12 мм. Вес одного метра 0,888 кг, общая масса 88,8 кг. Арматуры диаметром 8 мм нужно 81,6 м, вес одного метра 0,395 кг, общий вес 32,23 кг. Стоимость армирования такого ленточного фундамента составит около 3 000 рублей.
Для столбчатого фундамента нужно 240 м 10 мм арматуры, вес одного метра 0,616 кг, общий вес 147,84 кг. Гладкой арматуры в 6 мм диаметром нужно 36 м, ее общий вес составит 8 кг. Стоимость арматуры составит около 3 700 рублей.
Сколько весит метр арматуры? Таблица
В таблице приведены значения массы одного погонного метра арматуры. Эти данные позволят с легкостью рассчитать, сколько метров арматуры содержится в одной тонне, и наоборот — сколько килограмм арматуры весит один погонный метр. Диаметр арматуры от 6 до 18 мм — наиболее распространенная градация размеров в малоэтажном строительстве.
| Диаметр, мм | Масса, кг |
|---|---|
| 6 | 0,222 |
| 7 | 0,302 |
| 8 | 0,395 |
| 9 | 0,499 |
| 10 | 0,616 |
| 11 | 0,746 |
| 12 | 0,888 |
| 13 | 1,040 |
| 14 | 1,210 |
| 15 | 1,390 |
| 16 | 1,580 |
| 17 | 1,780 |
| 18 | 2,00 |
